用于濾波功率因數補償系統,減少諧波的影響。該濾波器(支路)可有效防止電容和電感之間發生諧振后出現過電壓和過電流。通過諧波濾波電抗器的使用,電容器的壽命顯著延長,完全消除諧振的可能性,防止諧波電流的流動。
功率損耗
諧波濾波電抗器由于材料選擇純銅或鋁,損耗很小,幾乎不用考慮損耗,因此可以在電流上限工作。
額定電壓
當電抗器與電容器串聯工作時,電抗器的端子應具有交流均方根電壓。

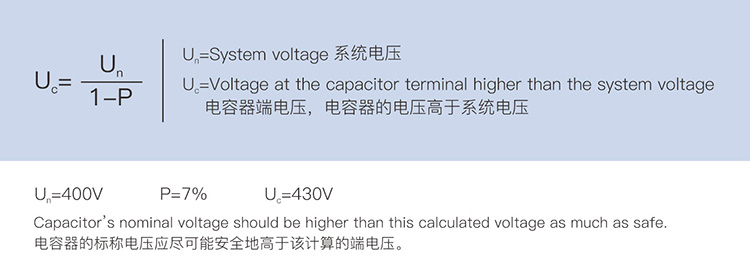

電容器電壓
電抗器與電容器串聯工作時,電容器端子電壓高于系統電壓。

標稱電感
電抗器在額定電流下工作時,有一個標稱電感(單位:mH),該值在設計時進行評估。
電抗率
電抗率等于電抗器的感性電抗除以電容器的容性電抗。
串聯諧振頻率

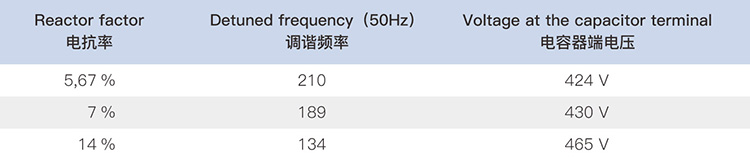

見下表;標準電抗器因數、諧振頻率和電容器端電壓見下表電容器單元標稱電壓應始終選擇在給定值之上。

額定功率
是L-C電路在額定電壓和頻率下的總功率。
額定電流
電路在額定電壓和頻率下的均方根電流不受瞬態影響,最大電流值和電感穩定性,當電抗器在電流上限上連續工作時,其電抗應相同。
熱敏電阻器
電抗器的中間繞組內部已經有一個熱敏電阻。出于安全考慮,熱敏電阻已設為120。為了安全起見,溫度不應該升高到120攝氏度。
工作條件
如果電抗器的溫度等級為T40,表示電抗器可以在-5/+40℃的環境溫度下工作,但根據IEC439-1和DIN EN60934標準T40等級,它應該在低于35℃的環境溫度下24小時運行。
浸漬
電抗器在真空條件下用環氧清漆浸漬并留在爐中內。這一過程提供了一些特殊性,如更高的絕緣性和無振動工作。
絕緣
電抗器具有F級絕緣,表示出于安全考慮,它應能承受155℃的溫度。正常情況下,電抗器的運行溫度應低于該溫度。
